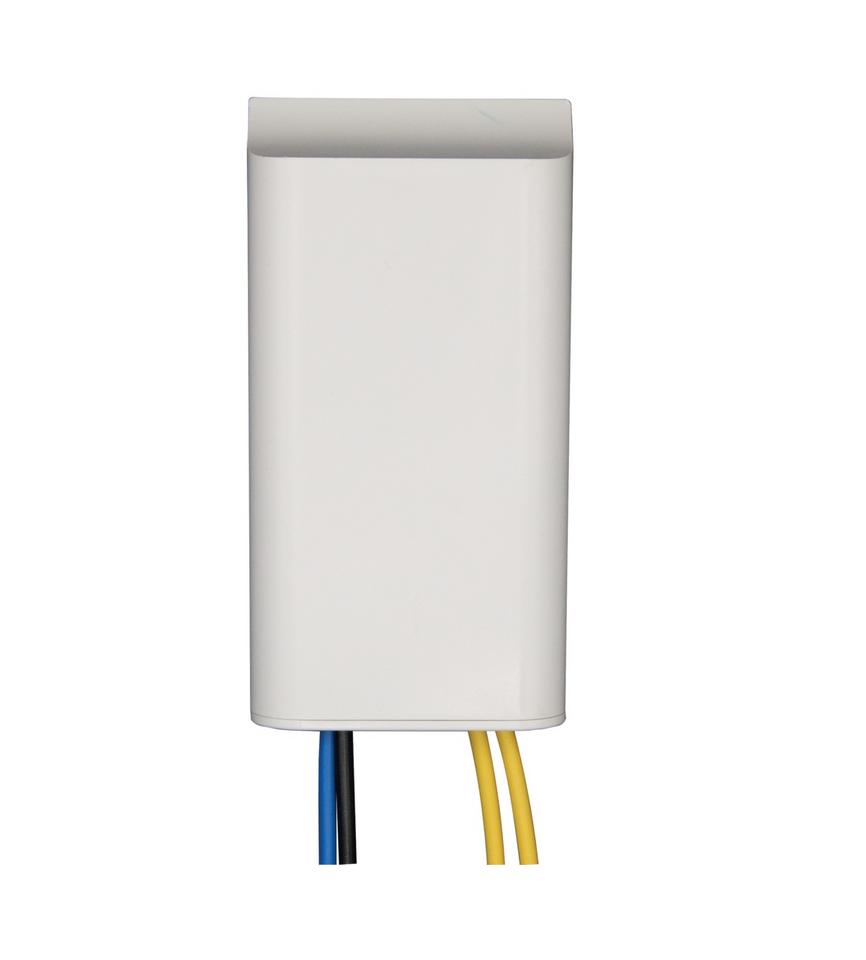

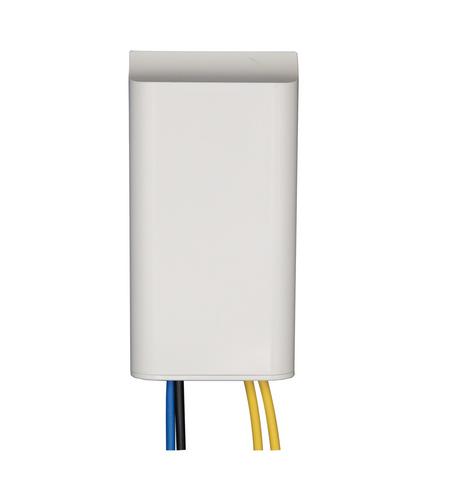

Rain 9VDC Pump Relay — spínacia jednotka čerpadla pre batériové závlahové systémy Vision

Rain 9VDC Pump Relay je príslušenstvo ekosystému Rain Vision Smart Irrigation, ktoré umožňuje riadiacim jednotkám Pure Vision ovládať spustenie a zastavenie závlahového čerpadla. Batériové riadiace jednotky Pure Vision pracujú s 9 Vdc latching solenoidmi — vysielajú krátky elektrický impulz na otvorenie ventilu na začiatku závlahového cyklu a ďalší impulz na zatvorenie na konci. Pump Relay tento impulz prijíma cez AMP rýchlospojku a prevádza ho na spínací signál prostredníctvom normálne zatvoreného (NC) kontaktu s maximálnym zaťažením 24 V / 1 A. Celé zariadenie má krytie IP68 (ponoriteľné), čo umožňuje inštaláciu priamo vo ventilovej šachte. Aktivácia funkcie čerpadla sa vykonáva v aplikácii Vision App v sekcii „pump control", kde sa zóna 1 riadiacej jednotky prepne z bežného ventilového výstupu na výstup PUMP. Od tohto okamihu riadiaca jednotka automaticky spúšťa čerpadlo pri každom závlahovom cykle podľa nastaveného programu — čerpadlo sa zapne pred otvorením ventilov a vypne po ich zatvorení.

Kľúčové výhody a benefity

• Riadenie čerpadla z batériovej riadiacej jednotky. Umožňuje systémom Pure Vision ovládať čerpadlo bez potreby samostatného sieťového ovládača alebo 24 Vac riadiacej jednotky
• Nastavenie cez Vision App. Prepnutie zóny 1 na výstup PUMP priamo v aplikácii bez fyzickej úpravy hardvéru; zmena je reverzibilná
• Automatická synchronizácia s programom. Čerpadlo sa spúšťa a zastavuje automaticky v súlade s naprogramovanými závlahovými cyklami riadiacej jednotky
• Kompatibilita s celým ekosystémom Vision. Funguje s Pure Vision aj Pure Vision 2.0; nastavenie Pump Start je v režimoch Pro a One-by-One konfigurovateľné po zónach
• IP68 vodotesná konštrukcia. Inštalácia priamo vo ventilovej šachte vrátane trvalo zaplavených; pripojenie k riadiacej jednotke Pure Vision cez AMP rýchlospojku

Prípady použitia

• Závlaha z vlastnej studne alebo nádrže: Pure Vision ovláda čerpadlo aj elektromagnetické ventily z jednej riadiacej jednotky; žiadna potreba 24 Vac napájania zo siete.

• Boosterovacie čerpadlá na systémoch s nedostatočným tlakom. Pump Relay spúšťa tlakové čerpadlo pred každým závlahovým cyklom, čím zabezpečuje dostatočný pracovný tlak pre postrekovače.

• Retrofit existujúcich čerpadlových systémov: Dodatočné pridanie smart riadenia k existujúcemu čerpadlu bez výmeny celej riadiacej jednotky za 24 Vac model.

FAQ

Ako sa aktivuje funkcia čerpadla na riadiacej jednotke Pure Vision?

Po pripojení Pump Relay k riadiacej jednotke je potrebné v aplikácii Vision App prejsť do sekcie „pump control" a prepnúť zónu 1 na výstup PUMP. Od tohto okamihu sa zóna 1 správa ako spínací výstup pre čerpadlo a je vyradená z bežného závlahového programu. Zostávajúce zóny (2–6) fungujú štandardne.

Stratím jednu závlahovú zónu prepnutím na čerpadlo?

Áno. Zóna 1 sa po prepnutí na výstup PUMP nedá súčasne používať ako závlahová zóna. Ak systém vyžaduje napríklad 4 závlahové zóny a zároveň riadenie čerpadla, je potrebné zvoliť Pure Vision v 6-zónovom variante (zóna 1 = PUMP, zóny 2–6 = závlaha, využiteľné 4 z nich, alebo všetkých 5).

Je Pump Relay kompatibilný s riadiacimi jednotkami Ionic Vision alebo Zenit Vision?

Ionic Vision a Zenit Vision sú 24 Vac riadiace jednotky, ktoré majú vlastné dedikované výstupy pre riadenie čerpadla (pump relay) a hlavného ventilu (master valve) priamo zabudované. Pump Relay 9VDC je určený výhradne pre batériové 9 Vdc riadiace jednotky Pure Vision a Pure Vision 2.0.

Dá sa funkcia Pump Start konfigurovať individuálne pre každú zónu?

Áno. V programovacích režimoch Pro a One-by-One je možné cez funkciu Pump Start nastaviť, pri ktorých zónach sa čerpadlo spustí a pri ktorých nie. To je dôležité napríklad v systémoch, kde niektoré zóny sú napojené na mestský vodovod (nepotrebujú čerpadlo) a iné na studňu (vyžadujú čerpadlo).

Ako je Pump Relay pripojený k riadiacej jednotke Pure Vision?

Pump Relay sa pripája k výstupu zóny 1 na riadiacej jednotke Pure Vision cez AMP rýchlospojku. Na výstupnej strane je normálne zatvorený (NC) kontakt s maximálnym zaťažením 24 V / 1 A, na ktorý sa pripája obvod čerpadla. Celé zariadenie má krytie IP68, je teda vhodné na inštaláciu vo ventilovej šachte.
